電源適配器:開關電源工作形式的選擇
發(fā)布日期:<%datetostr(2018/7/11 13:45:17)%>

在開關電源電路中,基本類型有4種:單端反激式、單端正激式、半橋式和全橋式。對于100 W以下的開關電源,多采用單端反激式變換器,反激式功率變換電路中的變壓器,除了起隔離作用之外,還具有儲能的功能。反激式功率變換電路結構比較簡單,輸出電壓不受輸入電壓的限制,亦可提供多路電壓輸出TOPSwitchⅡ系列應用于單端反激式變換器,典型用法所示:

四種典型開關電源電路設計

圖a

四種典型開關電源電路設計

圖b

四種典型開關電源電路設計

圖c

四種典型開關電源電路設計

圖d

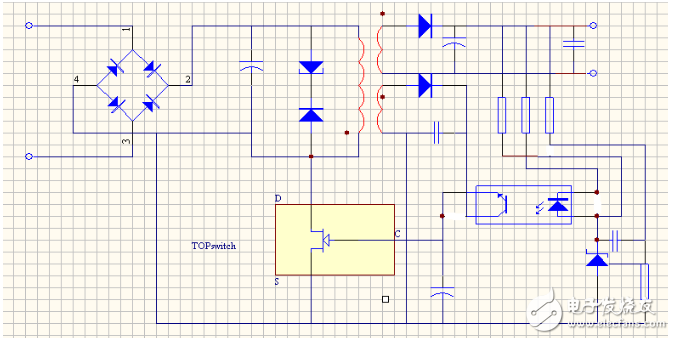

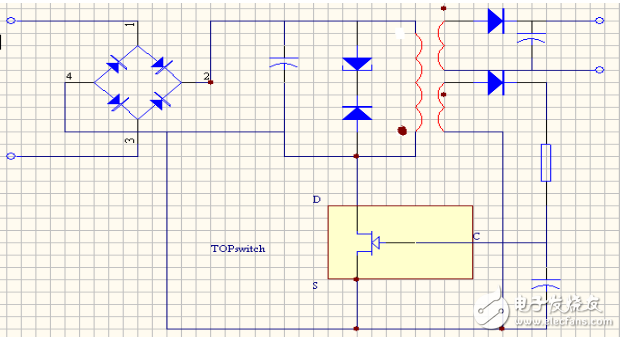

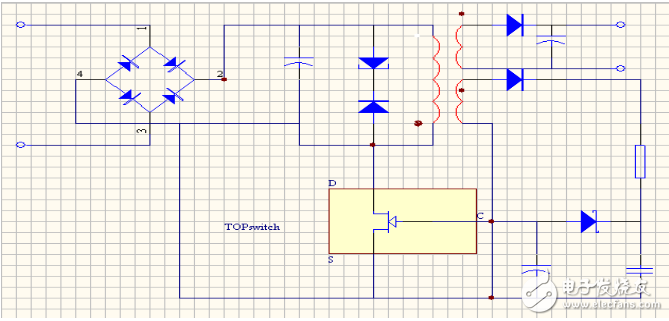

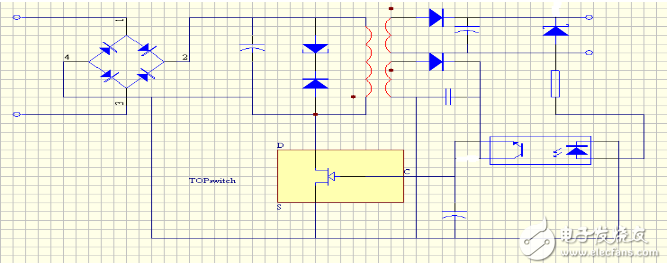

 電路分析:(a)將偏置線圈通過限流電阻直接作為TOPSwitchⅡ控制極的輸入;(b)在(a)的基礎上增加了穩(wěn)壓管,是(a)的增強型;(c)中輸出電壓通過光耦作用于TOPSwitchⅡ控制極,在輸出電壓反饋精度上有所提高;(d)在(c)基礎上增加了精密基準TL431,使得輸出穩(wěn)壓精度和負載調整率都能獲得較高的精度。

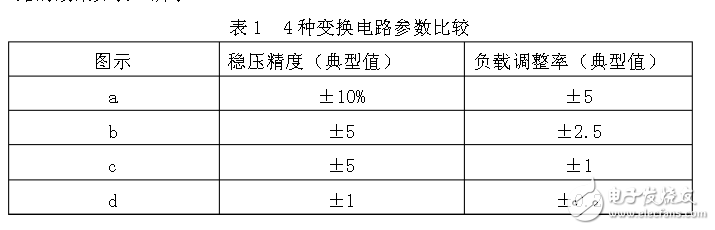

4種變換電路的效果如表所示:

四種典型開關電源電路設計

采用單端反激式開關電源,這種反饋控制電路的******特點是:在輸入電壓和負載電流變化較大時,具有更快的動態(tài)響應速度,自動限制負載電流,補償電路簡單。反激電路適應于小功率開關電源。
